LK golvvärme fördelare RF

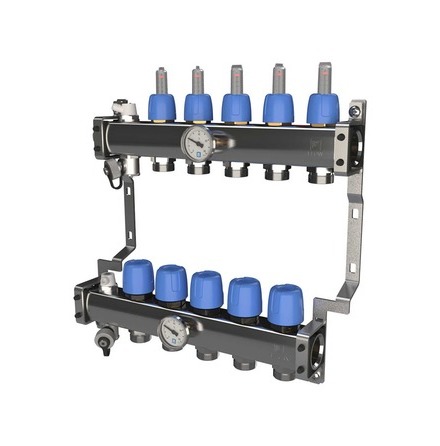

LK Värmekretsfördelare RF är tillverkad i rostfritt stål och finns i utförande från 2 till 12 st golvvärmekretsar.
Värmekretsfördelaren levereras färdigmonterad på konsol. Fördelaren har termometrar på tillopp och retur, manuella avluftare samt påfyllnads/avtappningsventiler.

Den övre fördelarstammen märkt FLOW (tillopp) är försedd med flödesindikatorer graderade från 0,5-5 l/min samt injusteringsventiler för injustering av respektive kretsflöde. Flödesindikatorerna är tillverkade av temperatur- och slagtålig plast. Plasten är resistent mot frostskyddsmedel såsom glykol samt etanol med upp till 50% inblandning.

Den nedre fördelarstammen märkt RETURN (retur) har handmanöverdon för avstängning av respektive krets. Handmanöverdonen ersätts normalt med LK Ställdon.
Värmematning till fördelaren kan anslutas från vänster eller höger sida. Vid leverans är fördelaren klar för vänsteranslutning.

Anslutning från höger görs genom att flytta ändpropparna. Anslutningsdimension G25 inv gg.
Bipackat finns märkbrickor för uppmärkning av respektive golvvärmekrets, montageinstruktion samt en skyddspåse vilken används för att skydda fördelaren från t.ex. betongstänk under byggtiden.

Värmekretsfördelaren kompletteras med :
  1. Två stycken kulventiler i rakt (RSK 2417550) eller vinklat utförande (RSK 2417958). I förekommande fall ersätts en kulventil med LK OptiFlow Evo II, se sortiment för LK Injusteringsventiler.

  1. LK Anslutningskopplingar för aktuell rördim: PE-X/PAL rör i dim 16 (RSK 2417298) / PE-X rör i dim 12x2 (RSK 2419466 ) / PE-X rör i dim 20x2 (RSK 2419468).

Alternativt:
  1. LK Pressanslutningskoppling för rördim: PE-X/PAL rör i dim 16 (RSK 1876606) / PE-X rör i dim 20x2 (RSK 2419470).

Som tillbehör finns även LK Anslutningskopplingar för PE-X rör 8x1, PE-X/PAL rör 20x2,8 och för kopparrör 12x1,0 resp. 15x1,0.
Anslutningsdimensioner
  1. Anslutning matningsledning, G25 inv
  2. Anslutning golvvärmerör, G20 utv Eurocone
