Värmeväxlarpaket TMix E i skåp

Värmeväxlarpaket TMix E i skåp

För enklast möjliga beställning och installation används Thermotech värmeväxlarpaket TMix E färdigmonterad i skåp med fördelare.

Värmeväxlarpaket TMix E l i skåp är ett kompakt värmeväxlarpaket med integrerad golvvärmefördelare färdigmonterad i skåp.

Lämplig vid nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och man vill separera delar av systemet från övrig anläggning.

Värmeväxlarpaket TMix E kan användas för exempelvis:

Snösmältning vid entréer, uppfarter, gångvägar, ramper, parkeringsplatser och idrottsplatser.
Golvvärme i uterum.
Golvvärme i garage.
Golvvärme i flervåningshus och vindsvåningar. Varje våning blir en sluten enhet, vilket underlättar vid underhåll och minimerar skadorna vid ev. läckage.
Att ta till vara spillvärme från kylprocesser, t. ex. kyldiskar.
Fördelarskåpet är tillverkat helt i vitlackerad plåt, har läckageindikering samt robust och stabil konstruktion. Det är anpassat för 95 mm väggregel och är 710 mm högt. Genomföringar är möjligt i botten, i sidan och ovanifrån och rörgenomföringarna kan enkelt anpassas till olika rördimensioner. Front med ram beställs separat.

Värmeväxlarpaket TMix E i skåp levereras med 20 mm klämringskopplingar för golvvärmerör. Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat.

Kapacitet
Uppvärmning: Max yta 150 m2 (50W/m2, ?T = 5°C)
Uterum: Max yta 120 m2 (100W/m2, ?T = 8°C)
Snösmältning: Max yta 80 m2 (300W/m2, ?T = 15°C)

TEKNISK INFORMATION
Ingående komponenter:

Värmeväxlarpaket TMix E
Värmeväxlarfördelare
Thermotech fördelarskåp
Primär anslutning: G20 c/c 300 mm
Sekundär anslutning: Ri25 c/c 200 mm
Påfyllning / Avtappning: G20 med lock
Avluftare: Manuell
Stav: Rostfritt stål 1.4301

Högsta tryckfall i värmeväxlarpaket (vid maxeffekt ovan):
På primär sida med helt öppen termostatventil: Ca 28 kpa
På den sekundär sida: Ca12 kpa

Maximal rekommenderad vätskevolym som expansionskärlet klarar är ca 100liter (vid 2% expansion).
Motsvarar:
För 17 x 2 mm rör – 750 m total rörlängd
För 20 x 2 mm rör – 500 m total rörlängd

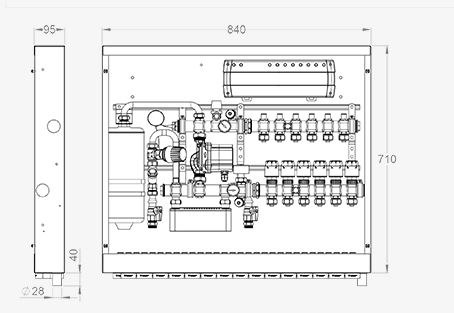

Mått skåp

RSK-nr Artikelnr Slingor Bredd Djup Höjd
271 71 96 62753 0 – 3 690 mm 95 mm 710 mm
271 72 03 62754 4 – 6 840 mm 95 mm 710 mm

Passande Front Art 62753-1 Front GV 690 Art 62754-1 Front GV 840
